Система пожаротушения на гептафторпропане (FM200):
Гептафторупропан (HFC-227ea) - чистое газовое огнетушительное средство, разработанное корпорацией Great Lakes Corporation в Соединенных Штатах для химического тушения.Он бесцветный., без запаха, с низкой токсичностью, не проводящим, и не загрязняет охраняемый объект.отвечает требованиям охраны окружающей среды, и является идеальной заменой галонового огнетушителя на данном этапе.
Классификация по структуре трубопроводной сети:

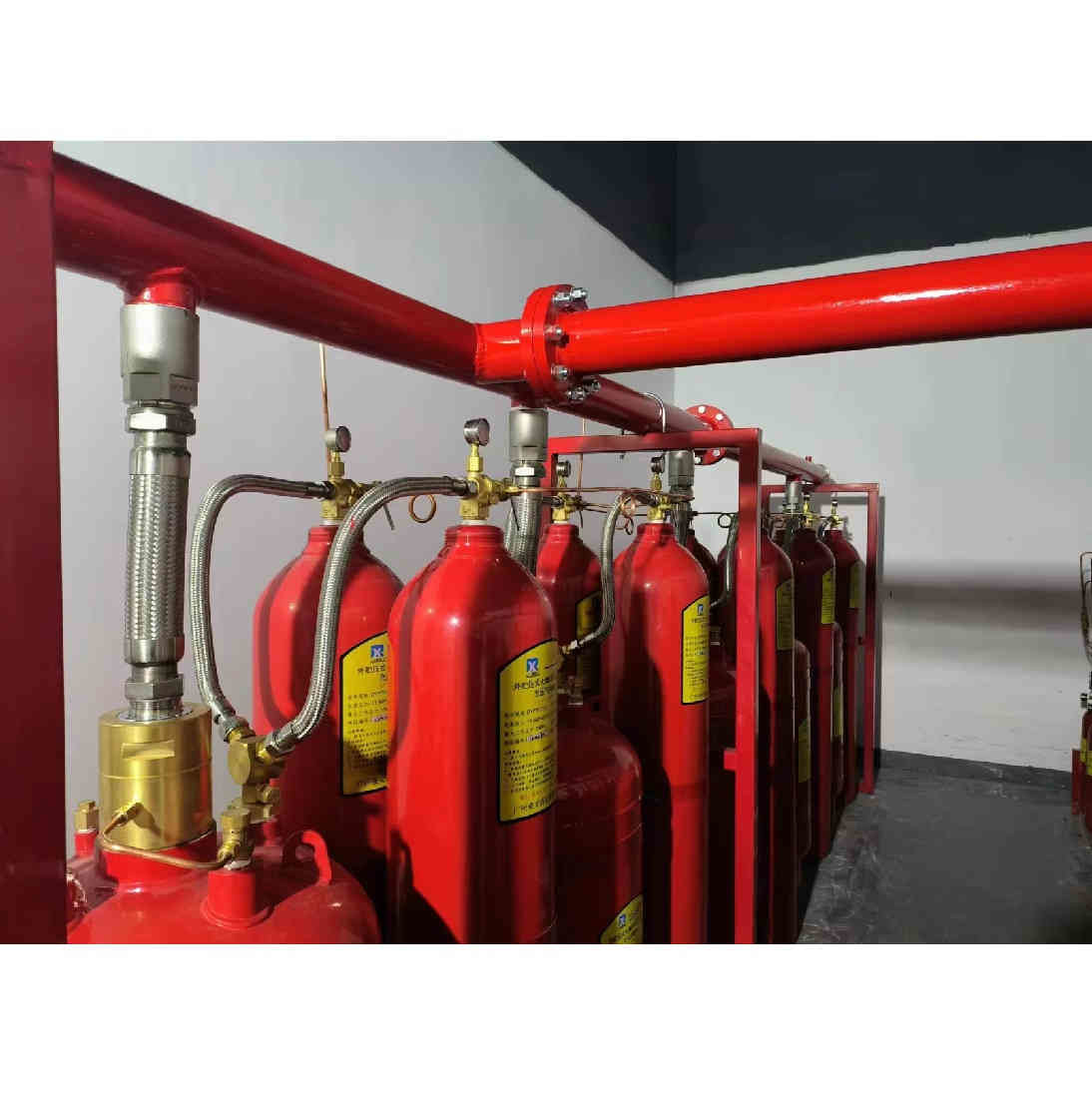

1Комбинированная система пожаротушения

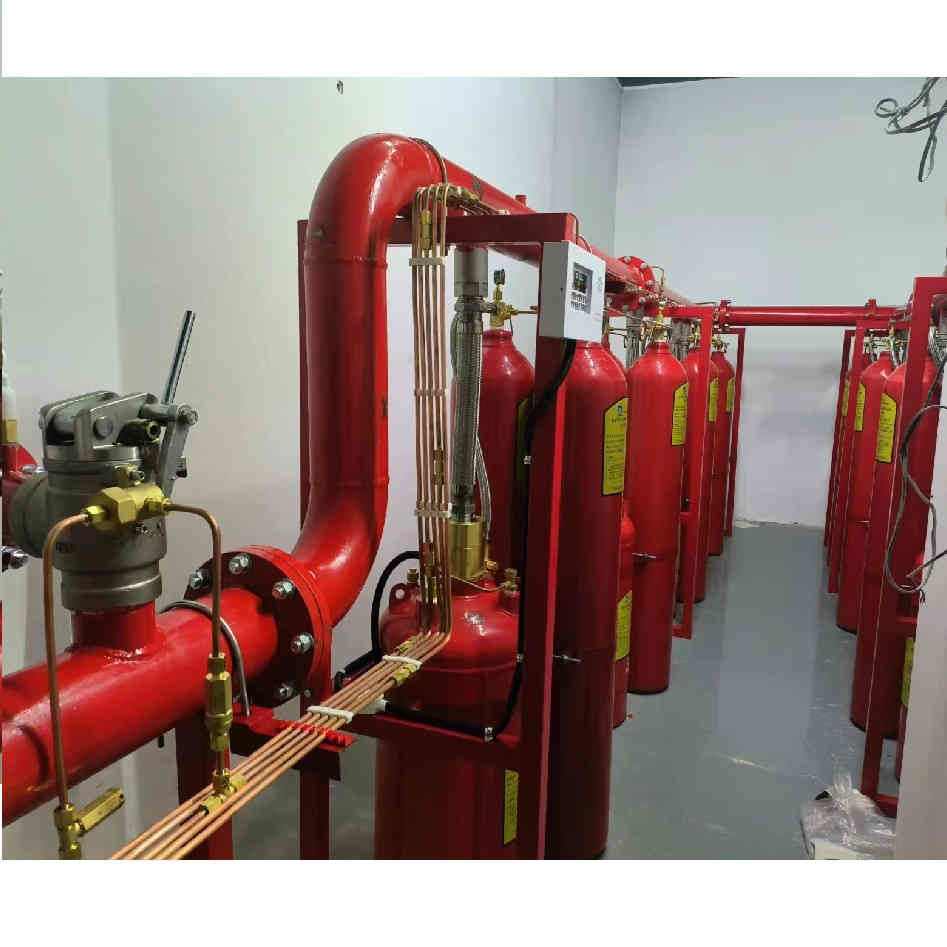

Система пожаротушения, использующая группу устройств хранения огнетушителей для защиты нескольких зон защиты.Некоторые ветви ствола могут быть разделены от главного трубы огнетушителя, и селекторные клапаны устанавливаются соответственно для транспортировки огнетушителя в зону пожара в соответствии с потребностями пожаротушения.
2. Система пожаротушения, независимая от единицы
Система пожаротушения, которая использует один или группу контейнеров для хранения огнетушителей для защиты зоны защиты.
Независимый тип трубопроводной сети:
3Состав и принцип работы газовой системы пожаротушения
Цилиндр для хранения огнетушителя: используется для хранения огнетушителя.
Запуск газового баллона: состоит из многофункционального электромоторного клапана, который может быть открыт с помощью нескольких функций, таких как электричество, газ и ручная работа.и соединен с выборным клапаном и клапаном контейнера через трубопроводы для обеспечения исходного источника газа для управления пожаротушением охранной зоныДавление на топливо составляет 4,5 МПа.
[8 литровый баллон с азотом]
Устройство обратной связи сигнала (выключатель давления): обратная связь сигнала давления после распыления газа на панель управления огнетушителем.
Однонаправленный клапан: устанавливается между шлангом и коллектором, его целью является предотвращение удаления цилиндра или распыления после распыления, когда несколько цилиндров помещены вместе.Если пожар произойдет в определенной зоне защиты и необходимо распылить огнетушительное средство, огнетушащее средство будет течь из коллектора или обратно в цилиндр, который был распылен.
Шланг: используется для соединения клапана контейнера и коллектора, он транспортирует огнетушительное средство и уменьшает вибрацию, вызванную выбросом огнетушителя.
Защитный клапан: устанавливается в одном конце коллектора, играет роль в безопасном снижении давления.
Манифолт: устанавливается на стойке для группы бутылок после сбора огнетушителя каждой огнетушительной бутылки в манифолт.он транспортируется в зону защиты через сеть выборочных клапанов и ветвей труб каждой соответствующей зоны;.
Выборочный клапан: в комбинированной распределительной системе,устанавливается в начале трубы разветвления каждой соответствующей зоны защиты для управления направлением потока огнетушителя., чтобы достичь цели распределения огнетушителя в охраняемой зоне.
Газоуправляемый однонаправленный клапан, используемый в двигательной воздушной трубе комбинированной системы пожаротушения для управления направлением воздушного потока.
Контейнерный клапан: установлен на огнетушительной бутылке, огнетушительное средство может быть заполнено в бутылку через клапан контейнера,и огнетушащее средство запечатано, чтобы предотвратить утечкуПри необходимости тушения пожара клапан контейнера открывается для выпуска огнетушителя для тушения пожара.
Трубопроводная сосна: используется для транспортировки и распыления противопожарного средства под давлением.
Процесс работы газовой системы пожаротушения:
